ZK5140数控钻床

产品来源：滕州市高地机床有限公司　更新时间：2021/1/16 11:02:47 　点击次数：4098

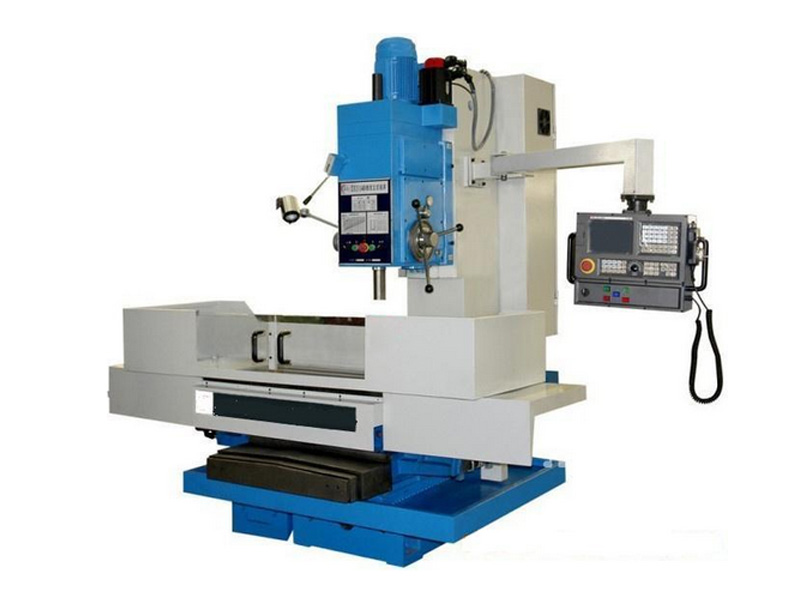

ZK5140数控钻床是由数控系统控制的自动化钻床，常用于机械制造和修配工厂加工中、小型工件的孔。数控钻床适用于加工径向尺寸大而轴向尺寸相对较小，向需要钻孔或铣削的的大型和重型工件。

主要参数：

ZK5140数控钻床具有以下特点：

1、标配加工中心数控系统，可实现X、Y轴快速精确定位，Z轴快进、工进、快退等进给，并可实现X，、Y、Z三轴联动。

2、ZK5140数控钻床保留了方柱立式钻床的全部功能，适用于钻、扩、铰、锪、攻丝等工序，X、Y、Z三轴分别由交流伺服电机驱动，扭矩大，加工效率高，定位精度好，编程简单，操作方便，使用可靠，适用于各行各业中小批量机械加工。

ZK5150数控立式钻床在操作时要注意以下安全事项：

1、只有经过培训授权的人员方可使用本机器，未经过培训授权的人员不得操作本设备。

2、为了自身和设备安全请严格遵守各安全标识所注释的内容。

3、操作前请认真检查零配件及刀具，所有损坏的刀具和配件应当由专业人员进行修理或替换。一旦部 件出现异常，请不要操作机床，应及时联系相关负责人。

4、操作机床时务必确保操作门关闭并正确互锁，避免旋转的刀具、铁屑造成人身伤害。

5、“紧急停止”键（EMERGENCY STOP）是控制面板上的一个红色旋钮，按下后即可停止机床伺服电机、换刀、冷却泵的所有运动。此旋钮仅在紧急情况下使用，以防机床撞击。

6、配电盘位于电控箱内，电控箱由钥匙和制动销锁住，通常处于锁闭状态，仅在安装及维修时才可以打开，只有持证的电器人员才可以接触。当主断路器开启时，电气柜会带有高压电，并且一些部件会处在高温状态下，因此需要特别小心，一旦机床安装设定完毕，电控箱必须锁闭，只有专业服务人员才可以打开。

7、本机床是自动化控制设备，随时可能启动，因此切勿在机床门开启的情况下操作，不要轻易进入机床防护罩内。

8、当手接触主轴上的刀具时，严禁按下“刀库正转”、“刀库反转”、“下一刀具”键或进行换刀装置操作，否则会损伤手部。

9、为避免换刀装置损坏，应确保各刀具在被调用时，刀具和主轴正确校准。

10、不正确的装夹工件时，可能会导致工件在高速加工、高进给时飞出并射穿安全门，加工超出尺寸范围的工件或在工作台边缘装夹也是不安全的。

11、主轴头可能会在没有任何提示的状况下掉落，因此操作人员一定要避免接触主轴头正下方区域。

12、机床具体操作请认真阅读设备使用说明书。

该设备分一级、二级保养，具体内容如下：

一级保养内容：

1、每班检查一次冷却液液位、变速箱油位高度；

2、检查导轨润滑油箱液位高度；

3、每日工作结束后清除导轨罩、底盘、换刀装置中的切屑；用洁净的抹布擦拭主轴锥孔，并涂上轻质油。

4、每周检查主轴内冷过滤器，如需要清洁或更换元件；检查空气压力表显示是否为85psi，看主轴气压表是否显示为15psi，

5、每周检查电气柜矢量驱动器通风孔上是否有灰尘，如果有，请打开电气柜门，用一块洁净的抹布擦拭通风孔。

6、检查所有软管和所有润滑油管道有无破裂；检查滤油器，清除滤油器底部的沉淀。

7、每年做一次设备二级保养，并做好《设备二级保养记录》；每日认真填写《设备日常使用、保养运行记录》

二级保养内容：

1、检查线路、电机、继电器等元件是否完好，设备安全标识及设施是否齐全。  2、清扫配电箱，检查设备接地是否正常

3、清洁设备各运动面及水箱。

4、检查各轴精度。

数控立式钻床在运作中常见故障及处理办法：

1.数控钻床系统参数发生变化或改动

系统参数主要包括机床进给单位、零点偏置、反向间隙等等。例如SIEMENS、FANUC数控系统，其进给单位有公制和英制两种。机床修理过程中某些处理，常常影响到零点偏置和间隙的变化，故障处理完毕应作适时地调整和修改;另一方面，由于机械磨损严重或连结松动也可能造成参数实测值的变化，需对参数做相应的修改才能满足机床加工精度的要求。

2.机械故障导致的加工精度异常

一台加工中心，采用FANUC 0i-MA数控系统。一次在铣削汽轮机叶片的过程中，突然发现Z轴进给异常，造成至少1mm的切削误差量(Z向过切)。调查中了解到:故障是突然发生的。机床在点动、MDI操作方式下各轴运行正常，且回参考点正常;无任何报警提示，电气控制部分硬故障的可能性排除。分析认为，主要应对以下几方面逐一进行检查。

(1)检查机床精度异常时正运行的加工程序段，特别是刀具长度补偿、加工坐标系(G54~G59)的校对及计算。

(2)在点动方式下，反复运动Z轴，经过视、触、听对其运动状态诊断，发现Z向运动声音异常，特别是快速点动，噪声更加明显。由此判断，机械方面可能存在隐患。

(3)检查机床Z轴精度。用手脉发生器移动Z轴，(将手脉倍率定为1×100的挡位，即每变化一步，电机进给0.1mm)，配合百分表观察Z轴的运动情况。在单向运动精度保持正常后作为起始点的正向运动，手脉每变化一步，机床Z轴运动的实际距离d=d1=d2=d3…=0.1mm，说明电机运行良好，定位精度良好。而返回机床实际运动位移的变化上，可以分为四个阶段:a.机床运动距离d1＞d=0.1mm(斜率大于1);b.表现出为d=0.1mm＞d2＞d3(斜率小于1);c.机床机构实际未移动，表现出标准的反向间隙;d.机床运动距离与手脉给定值相等(斜率等于1)，恢复到机床的正常运动。

无论怎样对反向间隙(参数1851)进行补偿，其表现出的特征是:除第c阶段能够补偿外，其他各段变化仍然存在，特别是第a阶段严重影响到机床的加工精度。补偿中发现，间隙补偿越大，第a段的移动距离也越大。

分析上述检查认为存在几点可能原因:一是电机有异常;二是机械方面有故障;三是存在一定的间隙。为了进一步诊断故障，将电机和丝杠完全脱开，分别对电机和机械部分进行检查。电机运行正常;在对机械部分诊断中发现，用手盘动丝杠时，返回运动初始有非常明显的空缺感。而正常情况下，应能感觉到轴承有序而平滑的移动。经拆检发现其轴承确已受损，且有一颗滚珠脱落。更换后机床恢复正常。

3.机床位置环异常或控制逻辑不妥

一台TH61140镗铣床加工中心，数控系统为FANUC 18i，全闭环控制方式。加工过程中，发现该机床Y轴精度异常，精度误差小在0.006mm左右，误差可达到1.400mm。检查中，机床已经按照要求设置了G54工件坐标系。在MDI方式下，以G54坐标系运行一段程序即“G90 G54 Y80 F100;M30;”，待机床运行结束后显示器上显示的机械坐标值为“-1046.605”，记录下该值。然后在手动方式下，将机床Y轴点动到其他任意位置，再次在MDI方式下执行上面的语句，待机床停止后，发现此时机床机械坐标数显值为“-1046.992”，同第一次执行后的数显示值相比相差了0.387mm。按照同样的方法，将Y轴点动到不同的位置，反复执行该语句，数显的示值不定。用百分表对Y轴进行检测，发现机械位置实际误差同数显显示出的误差基本一致，从而认为故障原因为Y轴重复定位误差过大。对Y轴的反向间隙及定位精度进行仔细检查，重新作补偿，均无效果。

4.机床电气参数未优化电机运行异常

一台数控立式铣床，配置FANUC 0-MJ数控系统。在加工过程中，发现X轴精度异常。检查发现X轴存在一定间隙，且电机启动时存在不稳定现象。用手触摸X轴电机时感觉电机抖动比较严重，启停时不太明显，JOG方式下较明显。
