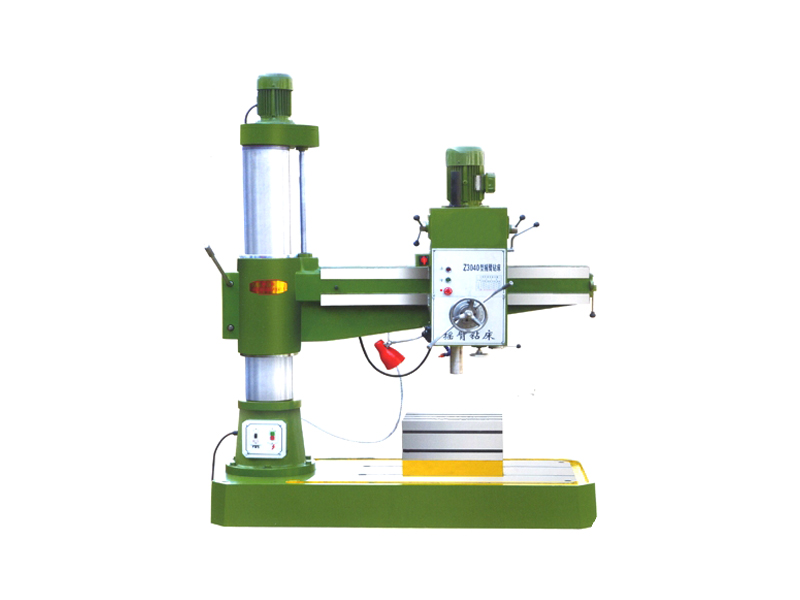

Z3040×13单立柱摇臂钻床

    z3040×13系列摇臂钻床是我公司自主研发制造的摇臂钻床，具有国家多项发明专利！z3040×13系列摇臂钻床是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。广泛应用于单件和中小批生产中，加工体积和重量较大的工件的孔。加工范围广，可用来钻削大型工件的各种螺钉孔、螺纹底孔和油孔等。具有自动升降、自动进刀、机械锁紧、机械变速、机械电气双重保险等优点。
主要参数：

主要技术参数	Z3040*13（单立柱）
大钻孔直径（mm）	铸铁40 钢件32
主轴中心至立柱母线距离（mm）	1300~360
主轴箱水平移动距离（mm）	950
主轴端面至底座工作面距离（mm）	1050~260
主轴行程（mm）	220（大可改成280）
主轴圆锥孔	莫氏4号
主轴转速(6级) r/min	75、135、240、350、590、1100
主轴进给量3级n	0.10 0.16 0.25
摇臂回转角度°	360
主电机功率（kw）	2.2
升降电机功率（kw）	1.1
机床重量（kg）	1500
主机外形尺寸(长×宽×高)mm	1800×810×2200

摇臂钻床优势：
1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑，实践证明这个方式没有办法把油甩到上面，上面的齿轮传统方式都是干磨。客户使用几个月后发现噪音大，一年至两年后要换上面的齿轮。
2.高地机床摇臂钻采取润滑自轴承进入，充分的润滑轴承，自轴承下来后到齿轮，只要勤换油，不要蛮操作，轴承、齿轮没有坏的理由。

3.高地机床在高效节能方面开发了节能高效电机，采用台湾炮塔铣电机原理。把转子高度降低，把粗度加大，增加电机的扭力，减小电机的功率，实验证明，现在公司使用的电机比传统电机每小时节能2度电。节能电机每天按照12小时计算，12*2=24度，每天24度*365天=8760度，两年省下一台设备款。
4.立柱安全锁紧，传统一般都是立柱锁紧 不带安全装置，装此设置要多2个交流接触器。高地钻床产品带安全自动保护装置，在人工忘记松开锁紧的情况下，它可以自动断电防止摇臂升降式拉伤立柱，把升降丝母滑丝。
5.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
6.超音频淬火齿轮：耐磨、硬度高，淬火是要按照操作规程做的。不是用火烧烧就可以的，淬火、磨齿的工艺不要只是说，噪音是检测齿轮质量的大概。磨齿的噪音小，无杂音。反之噪音分贝在100分贝以上。全部齿轮使用数控蜗杆磨精度磨齿。
7.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火、热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。丝母采用铜丝母。价格是传统丝杠的3倍。
8.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的绝对合格。
