Z5040立式钻床

当前位置:网站首页产品中心 - 立式钻床 - Z5040立式钻床

Z5040立式钻床

产品来源:滕州市高地机床有限公司 更新时间:2021/1/16 10:59:24  点击次数:4644

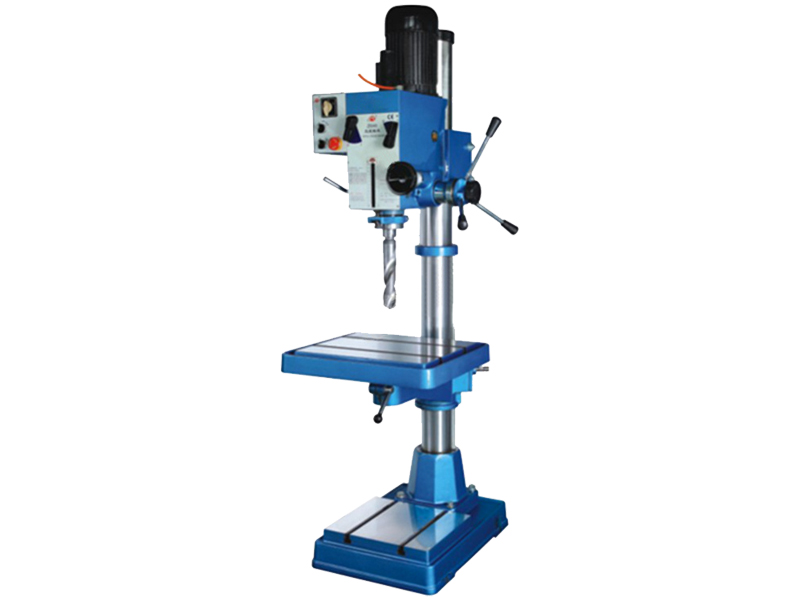

Z5040立式钻床

主要参数:

型号

Z5040

钻孔直径(mm)

40

攻丝直径(mm)

M16

立柱直径(mm)

120

主轴行程(mm)

120

主轴中心至立柱母线距离(mm)

273

主轴端至工作台面距离(mm)

745

主轴端至底座工作台面距离(mm)

1200

主轴锥度

MT4

主轴转速范围(50Hz)(R·P·M)

65-1400

主轴转速级数

6

工作台面尺寸(mm)

500 x 450

工作台行程 (mm)

515

底座尺寸(mm)

700×480

总高Overall height(mm)

1760

电动机功(kw)

1.1

净重/毛重(kg)

335/375

包装尺寸(mm)

820×540×1810

    Z5040立式钻床是一种用途广泛的通用型立式钻床,能够满足一般加工车间及个体用户在零件上进行钻孔、扩孔、铰孔、及攻丝等机械加工。机床刚性好、噪音低、操作简便、易于维修、是一种物美价廉的多用途机床。Z5040立式钻床还可以自动进给,它的功率和机构强度允许采用较高的切削用量,因此用这种钻床可大大提高的劳动生产率,提高加工精度,立式钻床的主轴转速、进给量都有较大的变动范围,可以适应不同材料的刀具在不同材料的工件上的加工。
我公司生产的Z5040立式钻床具有如下特点:
1.设计新颖,外形美观,机构紧凑、变速范围广。
2.独特的工作台,电动和手动升降机构,操作方便。
3.工作台可以回转+/-180度  也可以倾斜+/-45度 ,使用范围广。
4.设有冷却装置和攻丝装置
5.电气系统惯窃IEC电气标准,具有短路和过载保护功能,主电机功率大。
6.独特的防护装置,安全可靠。
7.适用于钻孔,扩孔,铰孔,攻螺纹,刮平面等加工。是单件、批量生产理想机床。
Z5040立式钻床安全注意事项内容是什么:
1)开箱验收机床时,若发现主机、附件及随机文件与装箱单不符时,请即与经销商联系。
2)用户必须在仔细阅读说明书后,方能对本机床进行安装,调试。机床安装后,请将立柱表面的防锈油擦洗干净,并涂30号机油,否则易研伤导轨等表面。
3)将主电机装在主轴箱上,确保电机上的齿轮与变速箱中齿轮正确啮合,并用4个M14×35的六角头螺栓紧固。然后将电机的电缆线插头插在位于电柜上面的插座上,并需锁紧防松螺母。
4)本机床采用三相380V交流电源,非专业人员禁止触及电力控制装置,以免危险。
5)接通电源前,请先检查电源接地线是否可靠,线径是否符合要求。检查机床相序是否正确。检查行程限位开关是否可靠。检查各操作按钮是否正确动作,急停按钮是否动作可靠。
6)安装并检查无误,再由低到高逐挡变速进行空运转操作,若无异常现象方可进行加工。
7)机床出现故障或处于危急状态时,应首先按急停按钮(急停按钮在主轴箱左侧)停机,然后关断总电源开关,故障不解除,危险不排除,不准重新送电。
8)严禁用户随意增大保险丝的容量。
9)电气维修人员必须按电工操作规程穿电工绝缘鞋进行工作,机床电气维修间必须由专人看管电源或在电源处挂牌警示,维修电气一般要断电进行,如若必须送电检查,严禁接触带电体。
10)请按说明书上润滑的规定,对机床各部位注油润滑,否则可能研伤导轨或机件。
11)由于机床旋转部件较多,因此提醒操作维修人员必须对安全问题引起高度重视,未经过学习本须知,严禁上岗。
12)钻削过程中不可用手清除铁屑和触摸钻头,观察钻削情况时头部与钻头务必保持一定距离,否则会危及人身安全。
13)使用该机床的操作者一律不准戴手套,女同志一律戴安全帽(将长发包住),否则易发生人身事故。
14)严禁在机床运转过程中,变换主轴转速和主轴进给量。
15)在钻削过程中发生机床及人身意外情况,应立即按机床面板上的急停按钮,以免发生事故。
16)操作者注意,根据被加工材质及钻头直径不同,应合理选择转速与进给量,否则易造成机床损坏。机床的进给抗力不得超过8500N。
高地机床为您详解立式钻床外形及用途
1.机床外形:
机床外形参见下图、机床由变速箱、主轴箱、圆立柱、工作台、托架、底座、电气箱等部件组成。变速箱组合在主轴箱上,主轴箱固定在圆立柱上方,其位置处于机床的上方。工作台套装在托架上,托架套装在圆立柱中间,圆立柱安装在底座上。
2.用途:本机床具有钻孔、扩孔、铰孔、攻丝、锪平面等加工功能,具有钻孔能力大,可容纳被加工零件尺寸范围大等优点。因此它不仅适用于零件加工车间,亦适用于机修车间的使用。
机床的工作台托架既可沿立柱作上下升降,又可绕立柱作±1800 转动,工作台在托架中也可作±1800转动。且与托架座在横向平面内也可作±450 转动。因此本机床的操作使用轻便、灵活、可靠。

Z5040机床外形图

    我们使用Z5040立式钻床的时候,经常会出现一些小问题,比如各种零件损坏,或者各种机器设备出现故障,有的时候Z5040立式钻床的刀具会出现返回不到零点这一现象,令我们用户烦恼不堪,那么造成这一问题的原因是什么呢?具体情况是怎样造成的呢,出现这一问题之后,应该如如何去做呢?下面我们就来了解一下。
   程序运行结束,立式钻床刀具返回不到零点,这一现象一般是控制系统故障引起的。Z5040立式钻床刀具在进给或在加工时要求低速运行,这时立式钻床步进电机运转速度较低,采用低压电源供电,而程序回零点时,要求快速退回,这时要求立式钻床步进电机高速运行,采用高驱动电源,使输出转矩增大,保证正常回零。控制高压驱动电源输出的有一开关三极管,当开关三极管损坏后,高速回零点时,高压电源打不开,立式钻床步进电机输出转矩不够,造成回零丢步,致使立式钻床刀具返回不到原点。这一故障更换开关三极管即可消除。

立式钻床保险离合器失效了怎么办,原因是什么?

1 、超负荷钻削 应按照使用说明书的要求进行正常的钻削工作。

2 、调节弹簧作用力不足 可通过调整螺钉调整到超过正常负荷的10%,即达到10000N,离合器断开及停止进给。

3 、离合器的钢珠损坏,应更换钢珠或整个接合子。

 Z5040立式钻床日常保养规定有哪些?
一、班前
1、擦净外露导轨面及工作台面的灰尘。
2、按规定润滑各部位,油质、油量符合要求。
3、检查各手柄灵活可靠性。
4、空车试运转
二、班后
1、将铁屑全部清扫干净。
2、擦净机床各部位。
3、部件归位。
4、认真填写交班记录及其他记录。
Z5040立式钻床半年保养保养规定
一、外表
1、清洗机床外表及死角,拆洗各罩盖要求内外清洁,无锈蚀,无黄斑、漆见本色  铁见光。
2、清洗导轨面及清除共作台面上的磕碰毛刺。
3、检察补齐螺钉、手柄、手球。
4、清洗工作台,丝杠、齿条、伞齿轮,要求无油垢。
二、主轴进刀箱
1、油质要保持良好,油量符合要求。
2、清除主轴椎孔毛刺。
3、检查调整电机皮带,要求松紧适宜。
4、检查各手柄灵活可靠。
三、润滑清洗油毡,要求油杯齐全,油路畅通,油窗明亮。
四、冷却
1、清洗冷却泵、过滤器及冷却液槽。
2、检查冷却液管路,要求无漏液现象。
五、电气
1、清扫电机及电机箱内外尘土。
2、检查擦拭电气元件及触点,要求完好可靠,无灰尘,线路安全可靠。
